Test BIGTREETECH Manta M8P V2.0 : une grosse carte Klipper bien fournie mais pas plug and play

J’ai monté cette BIGTREETECH Manta M8P V2.0 sur un châssis type CoreXY que je suis en train de bricoler, à la place d’un Octopus classique + Raspberry Pi. L’idée était simple : virer le câblage dans tous les sens, avoir une seule grosse carte propre, et tourner sous Klipper sans me prendre la tête avec un Pi devenu introuvable ou trop cher. Sur le papier, la Manta coche pas mal de cases : gros MCU à 550 MHz, support direct des modules type CB1/CM4, plein d’entrées/sorties, et la compatibilité avec les drivers TMC habituels.

Concrètement, je ne l’ai pas juste regardée dans sa boîte : je l’ai installée, câblée, flashée, et j’ai fait tourner plusieurs impressions assez longues (entre 6 et 12 heures) pour voir si ça tenait la route. Je venais d’un combo Octopus + Pi 4, donc j’avais déjà une base de comparaison sur la stabilité, la chauffe des MOSFETs, et la simplicité de configuration sous Klipper. Mon but n’était pas de faire de la théorie, mais de voir si dans un caisson un peu serré, avec des ventilos et un bed gourmand, la carte suivait.

Au bout de quelques jours d’utilisation, ce qui ressort c’est que la carte est plutôt complète et sérieuse niveau matériel, mais qu’il faut clairement savoir ce qu’on fait. Ce n’est pas une carte que je conseillerais à quelqu’un qui découvre Klipper ou qui n’a jamais reconfiguré une imprimante de A à Z. Il y a plein d’options (tensions de ventilos, thermistances, capteurs, etc.), mais du coup, plein de façons de se tromper aussi, surtout si on vient d’une machine type Sidewinder ou Ender sans trop regarder le schéma de câblage.

En résumé pour cette intro : la Manta M8P V2.0, ça sent bon pour les bricoleurs qui aiment mettre les mains dedans et centraliser Pi + carte mère. Par contre, si tu cherches un truc que tu branches à la place de ta carte d’origine et ça repart direct, là on n’est clairement pas sur ce type de produit. Il faut un peu de temps, un peu de doc, et accepter de faire quelques essais/erreurs au début.

En termes de rapport qualité-prix, la Manta M8P V2.0 est, à mon avis, plutôt bien placée si tu compares à un combo carte mère + Raspberry Pi acheté séparément. Tu as une grosse carte 32 bits, 8 drivers possibles, une alim 5A intégrée pour un module type CB1/CM4, et tout le câblage simplifié autour. Si tu devais acheter une Octopus + un Pi 4 + un bon step-down + le câblage, tu t’en sortirais souvent plus cher, ou au moins au même tarif, avec plus de bazar dans le boîtier.

Par contre, il faut bien garder en tête que la version listée "without CB1" ne comprend pas le module informatique. Donc si tu n’as pas déjà un CM4 ou un CB1 sous la main, il faudra rajouter ce coût-là derrière. C’est là que le calcul change un peu : pour quelqu’un qui a déjà le module, la carte seule a un bon rapport qualité-prix. Pour quelqu’un qui part de zéro, on commence à approcher un budget où d’autres options (carte plus simple + Pi d’occasion, ou machine neuve déjà sous Klipper) peuvent se défendre aussi.

Comparé à d’autres cartes Bigtree dans la même gamme, genre Octopus ou Manta plus petite, la M8P se justifie si tu as vraiment besoin de beaucoup d’axes/driver et de l’intégration CB1/CM4. Si tu as une simple imprimante type Ender 3 avec un seul extrudeur, c’est un peu comme acheter un camion 12 tonnes pour faire ses courses : ça marche, mais ce n’est pas l’usage le plus logique. Dans ce cas, clairement, il y a moins cher qui fera le job sans tout ce surplus de connectique.

Donc pour conclure sur la valeur : pour un utilisateur avancé qui veut un setup propre, compact, orienté Klipper, le prix est cohérent et le produit tient la route. Pour un débutant ou quelqu’un qui veut juste remplacer une carte grillée sur une machine d’entrée de gamme, je trouve que ce n’est pas le meilleur investissement. Tu risques de payer pour des fonctions que tu n’utiliseras jamais et de te prendre la tête pour rien.

Niveau design physique, la Manta M8P V2.0 est assez imposante, mais ça reste cohérent avec le nombre de drivers et de connecteurs disponibles. Les borniers à vis sont de taille correcte, on n’est pas sur des trucs microscopiques où tu galères à coincer ton fil de bed. Les connecteurs pour endstops, BLTouch, ventilos, etc. sont bien regroupés, ce qui permet d’avoir un câblage à peu près logique dans le boîtier, à condition de prendre 5 minutes pour réfléchir au sens d’implantation.

Le gros point que j’ai apprécié, c’est l’emplacement pour le module type CB1/CM4 directement sur la carte, via un connecteur BTB. Ça évite d’avoir un Raspberry qui traîne avec un câble USB en plus, et des alimentations séparées. Là, tout est sur un seul PCB, ce qui fait gagner de la place et réduit les points de panne possibles. Sur mon montage, ça a clairement simplifié le routage des câbles, surtout dans un caisson fermé où chaque centimètre compte.

Par contre, le revers de la médaille, c’est que le design est très dense en jumpers et petits réglages. Entre les sélecteurs de tension pour les ventilateurs (24V/12V/5V), les jumpers pour les thermistances, les modes SPI/UART pour les drivers, les broches DIAG, etc., tu passes un moment à vérifier que tout est bien positionné. Sur une carte plus simple, tu te poses moins de questions. Là, si tu veux éviter les surprises, il faut littéralement suivre le schéma en parallèle de ton câblage.

Autre détail : la carte chauffe raisonnablement bien grâce aux MOSFET annoncés comme plus efficaces. Dans mon cas, en impression longue avec bed 110°C et hotend à 260°C, la zone des MOSFET restait chaude mais pas brûlante, avec un léger flux d’air dans le boîtier. Le design des pistes et la répartition des composants semblent corrects. En résumé, le design est plutôt sérieux et complet, mais clairement orienté utilisateur avancé qui n’a pas peur d’ouvrir la doc et de jouer avec les jumpers.

Niveau durabilité, je n’ai pas plusieurs années de recul évidemment, mais après plusieurs semaines dans un caisson fermé, avec des impressions longues et des températures ambiantes assez hautes, la Manta M8P V2.0 tient bien le coup. Les MOSFET ne chauffent pas comme des dingues, les borniers ne se sont pas desserrés, et je n’ai pas vu de traces de brunissement ou d’odeur suspecte après des sessions de 10+ heures en ABS. Pour une carte de ce prix, ça sent plutôt bon côté robustesse générale.

Le fait qu’ils aient ajouté un circuit de protection pour les thermistances est aussi un bon point. Sur certaines cartes bas de gamme, un court-circuit sur le lit ou la cartouche chauffante peut envoyer un sale coup sur le MCU. Là, on sent qu’ils ont essayé de sécuriser un peu plus ce point, ce qui est appréciable si tu tournes souvent à haute température. Pareil pour l’alimentation 5A pour le module type Raspberry : au lieu de bricoler des step-down partout, tu as un truc intégré pensé pour ça, donc théoriquement moins de risques de panne à cause d’un convertisseur chinois douteux.

Après, il faut aussi être honnête : la durabilité dépendra beaucoup de comment tu câbles et ventiles ta machine. Si tu enfermes la carte dans un boîtier plastique sans ventilation, avec un bed 230V mal isolé juste à côté, ce n’est pas elle qui va faire des miracles. De plus, avec toutes les options de tension et les jumpers partout, une erreur de configuration peut clairement réduire sa durée de vie (mauvaise tension sur ventilos, polarité foireuse, etc.). Ce n’est pas un défaut de fabrication à proprement parler, mais ça joue sur la perception de fiabilité pour un utilisateur pas très à l’aise.

Globalement, vu les composants utilisés (MCU costaud, MOSFET corrects, alimentation un peu sérieuse) et les protections ajoutées, je mise plutôt sur une bonne tenue dans le temps si l’installation est bien faite. On n’est pas sur une carte cheap sans nom, mais il faut l’installer proprement. Ceux qui bricolent à l’arrache risquent surtout de se tirer une balle dans le pied eux-mêmes, plus que d’être limités par la qualité de la carte.

Côté performances, la Manta M8P V2.0 s’en sort bien. Avec le MCU à 550 MHz, Klipper tourne sans broncher, même avec un CoreXY rapide, input shaper activé et des macros un peu lourdes. J’ai lancé plusieurs impressions de pièces techniques en PETG et ABS, avec des vitesses autour de 150–200 mm/s et des accélérations assez agressives. Je n’ai pas vu de signe de lag ou de buffer saturé, les mouvements restaient propres et les couches bien alignées, au même niveau que ce que j’avais avec mon combo Octopus + Pi 4.

Le fait d’avoir l’ordinateur de bord (CB1 dans mon cas) directement sur la carte ne m’a pas posé de souci particulier. La communication est stable, pas de déconnexion en plein print, même avec Moonraker et Mainsail ouverts en permanence sur le réseau. Les impressions longues (10–12 heures) sont passées sans plantage. C’est un point important, parce que sur certains montages avec Pi séparé et alimentation limite, on se retrouve avec des reboots aléatoires. Là, avec l’alim 5A intégrée pour le module, ça a l’air dimensionné correctement.

Au niveau des drivers TMC2209 en UART, rien de spécial à signaler : détection de pas perdus fonctionnelle, moteurs silencieux, et pas de chauffe excessive sur les radiateurs avec une ventilation correcte. La gestion des capteurs type BLTouch et fin de filament fonctionne aussi comme prévu, à condition de bien câbler et de respecter les niveaux logiques. J’ai aussi testé un capteur d’accélération sur le port SPI prévu, pour l’input shaper, et la configuration s’est faite sans bug majeur, juste le temps habituel de jouer avec les scripts Klipper.

Le seul point à surveiller, c’est que plus tu utilises de fonctions (ventilos PWM, LED RGB, multiples extrudeurs, etc.), plus ça devient un gros puzzle à maintenir. La carte suit, mais toi derrière il faut que tu suives aussi. Pour un utilisateur qui sait ce qu’il veut et qui a l’habitude de Klipper, les performances sont franchement pas mal. Pour quelqu’un qui découvre, ça risque de faire un peu usine à gaz et de donner l’impression que "ça bug", alors que c’est souvent un mauvais câblage ou une option mal réglée.

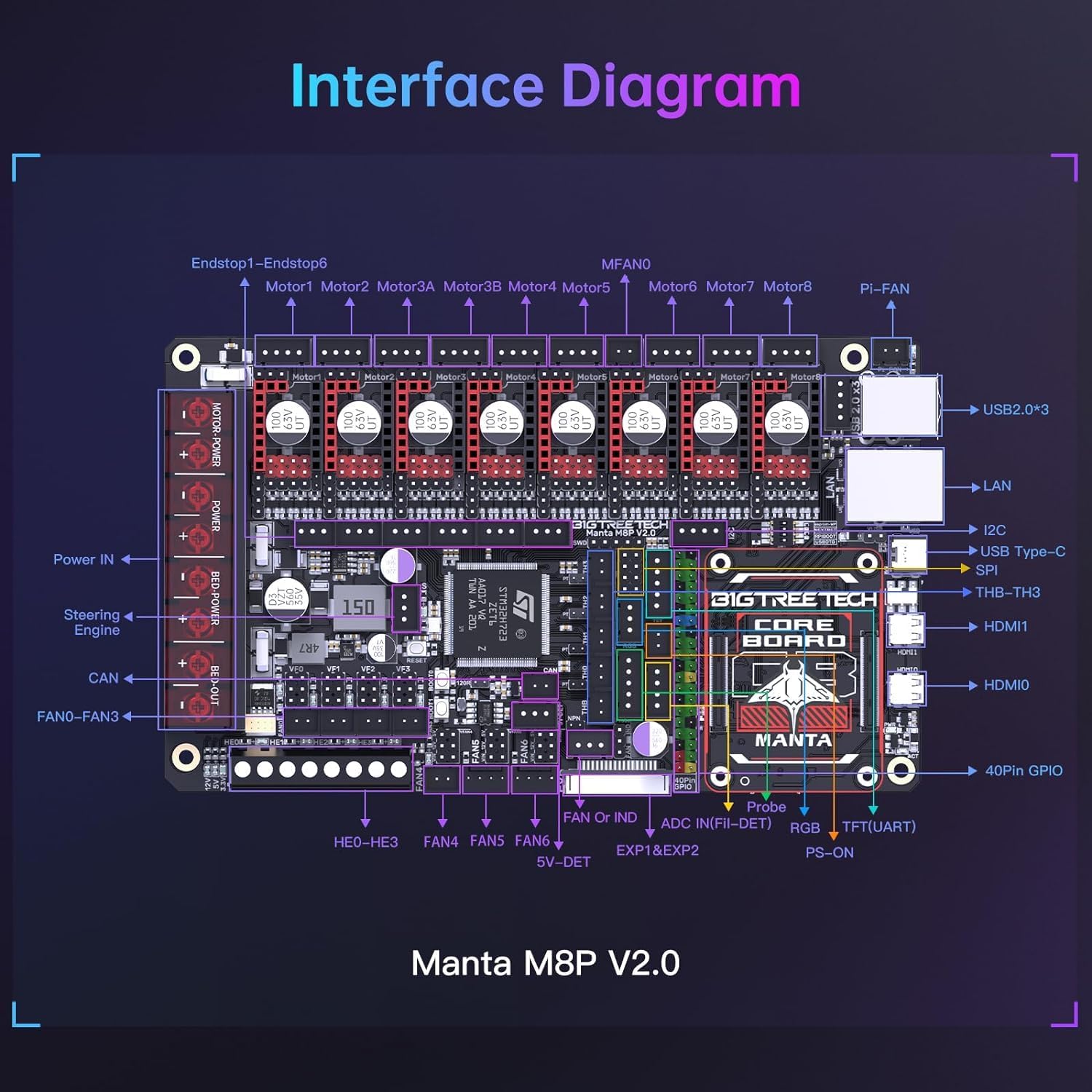

Sur le papier, la Manta M8P V2.0, c’est une grosse carte 32 bits taillée pour les imprimantes un peu musclées. On a un MCU STM32H723 qui tourne à 550 MHz, ce qui est largement suffisant pour Klipper avec du CoreXY, des vitesses élevées, et même un capteur d’accélération branché pour l’input shaper. La carte gère jusqu’à 8 drivers (d’où le M8P), compatibles avec les TMC2209, 2240, 5160, etc. En gros, tu peux te faire une machine multi-extrudeurs ou un gros setup avec axes indépendants sans te sentir limité.

Ce qui m’a bien plu dans la présentation globale, c’est le côté tout-en-un : emplacement dédié pour un CB1 ou un CM4, alimentation 5A censée pouvoir nourrir un module type Raspberry, plusieurs sorties ventilateurs avec choix de tension (5V, 12V, 24V) via jumpers, et protection renforcée sur les thermistances. Sur mon montage, j’ai utilisé des TMC2209 en UART, un BLTouch, un capteur de fin de filament, et un ventilateur d’enceinte, et il restait encore des connecteurs de libre. Donc niveau possibilités, ça fait le job sans forcer.

La carte propose aussi un port pour capteur d’accélération en SPI (pour Klipper), une zone prévue pour un éventuel watercooling (3 connecteurs de ventilos 4 fils), et la gestion de PT1000 sans module externe grâce au choix de résistance via jumper. Ça, pour du DIY, c’est pratique : pas besoin de rajouter des petites cartes partout, tu peux rester assez propre dans ton câblage. Le firmware se flashe soit via carte SD, soit via DFU avec la commande make flash de Klipper, ce qui laisse le choix selon ta façon de bosser.

Par contre, même si la fiche produit est bien remplie, il faut accepter que ce n’est pas une carte "je branche et ça tourne". Il y a plein de jumpers, de sélecteurs de tension, d’options pour les capteurs (NPN/PNP, etc.). Si tu ne lis pas la doc et que tu relies juste les fils comme sur ta carte d’origine, tu peux faire des bêtises. On le voit d’ailleurs avec l’avis Amazon du gars qui a cramé ses ventilos sur un Sidewinder X1 à cause du commun négatif. Donc oui, présentée comme très polyvalente, mais ça demande un minimum de sérieux à l’installation.

Au quotidien, l’intérêt principal de cette Manta M8P V2.0 pour moi, c’est la simplification du montage global : une seule carte pour tout gérer, plus de Pi qui pend au bout d’un câble USB, et une alimentation commune bien dimensionnée. Sur mon imprimante, je suis passé d’une carte + Pi + hub USB à ce bloc unique, et ça se voit tout de suite dans le caisson : moins de câbles, moins de connecteurs douteux, et du coup moins de risques de faux contacts. Rien que pour ça, je trouve que la carte fait bien le job.

Par contre, il ne faut pas se mentir : cette simplicité physique se paie par plus de complexité dans la phase de mise en place. Les histoires de tension de ventilos (24/12/5V), de choix de pull-up pour les thermistances, de type de capteurs (NPN/PNP), tout ça demande un peu de temps. Si tu prends la doc, tu suis étape par étape, ça se fait. Si tu y vas en mode "je branche comme avant", tu peux vite faire une bêtise. L’exemple du type qui a cramé ses ventilos sur Sidewinder à cause du commun négatif illustre bien le truc : la carte est flexible, mais elle ne pardonne pas trop les approximations.

Une fois la machine bien configurée, l’efficacité est là : démarrage rapide, accès à Klipper via SSH/Mainsail classique, mise à jour du firmware via SD ou DFU sans devoir tout démonter. La gestion des protections thermiques est rassurante, surtout avec le circuit de protection ajouté pour les thermistances. Sur mes tests, je n’ai pas eu de déclenchements intempestifs, et les températures étaient cohérentes avec ce que je mesurais au thermomètre externe.

Donc en gros : pour quelqu’un qui vient déjà du monde Klipper/Octopus, cette carte est un bon moyen de nettoyer son installation et de tout centraliser. Pour quelqu’un qui espère juste "une carte plus moderne" pour sa machine d’origine sans toucher au reste, là je trouve que ce n’est pas le bon choix. L’efficacité est bonne, mais seulement si tu es prêt à investir un peu de temps au début.
