Impression 3D métal pour makers : panorama des procédés accessibles
L’impression 3D métal ne se limite plus aux usines lourdes et aux pièces aéronautiques. Pour un maker ou une TPE, elle ouvre la voie à la fabrication additive de pièces métalliques fonctionnelles, avec des propriétés mécaniques adaptées au prototypage et aux petites séries. La clé consiste à comprendre chaque technologie d’impression et à choisir le bon procédé pour vos pièces complexes.
Les procédés historiques reposent sur un lit de poudre métallique, fusionné par laser ou par faisceau d’électrons, afin de produire des pièces métal denses et très techniques. Ces technologies de fusion sur lit de poudre restent coûteuses, mais elles servent de référence pour comparer les autres procédés d’impression métal plus compacts. Pour un atelier, l’enjeu est de trouver un équilibre entre coût d’équipement, sécurité de la poudre métal et niveau de post traitement acceptable.
De nouvelles technologies d’impression émergent pour rendre l’impression 3D métal plus sûre et plus simple à intégrer dans un bureau. La projection de liant sur lit de poudre, appelée aussi projection de liant métallique, permet de fabriquer des pièces métalliques par agglomération avant déliantage puis frittage en four. D’autres solutions comme le metal FFF, basé sur l’extrusion de fil ou de pâte, rapprochent la technologie impression métal des imprimantes FFF plastiques déjà présentes chez de nombreux bricoleurs.

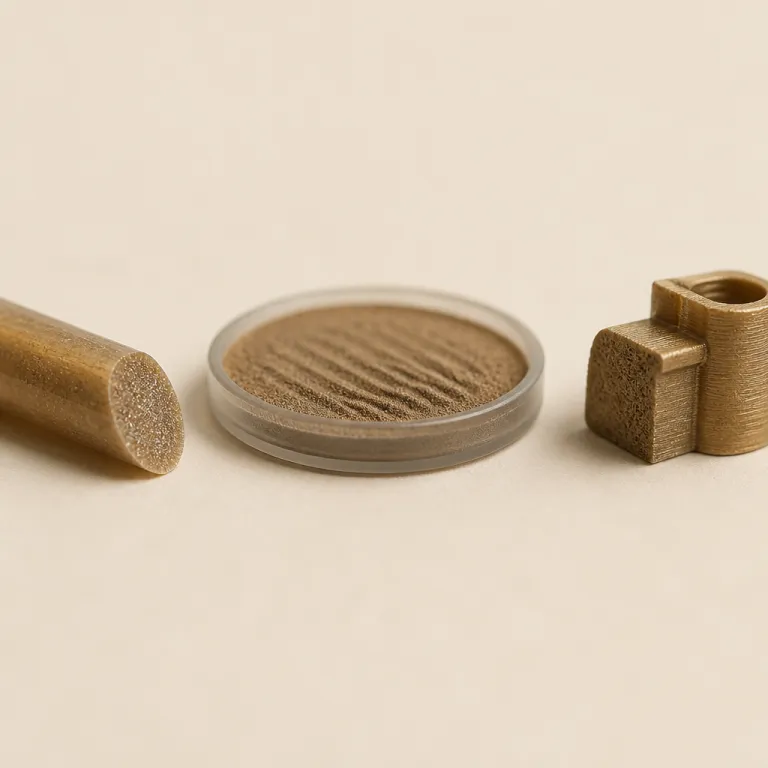

Filaments spéciaux métal FFF : un pont entre plastique et métal
Pour les makers déjà familiers du FFF, les filaments spéciaux chargés en métal constituent souvent la première étape vers l’impression 3D métal. Ces consommables combinent une matrice polymère et une forte teneur en poudre métallique, afin de produire une pièce verte qui sera ensuite déliantée puis frittée. Ce procédé de fabrication additive permet d’obtenir des pièces métalliques post traitées avec une géométrie proche de celle de l’impression plastique classique.
Le metal FFF s’appuie sur une imprimante FFF standard ou légèrement modifiée, ce qui réduit fortement le ticket d’entrée pour une TPE. En revanche, le processus complet d’impression métal inclut plusieurs étapes critiques, notamment la gestion du liant, la rétraction de la pièce et le contrôle des propriétés mécaniques après frittage. Les pièces métal issues de ce procédé doivent être conçues en anticipant la densification, sous peine de voir les pièces complexes se déformer pendant le processus impression.
Les filaments bois ou composites restent utiles pour les prototypes esthétiques, mais ils ne remplacent pas une pièce métallique fonctionnelle soumise à des efforts. Un maker peut par exemple valider l’ergonomie d’une pièce en PLA bois, en s’appuyant sur un guide détaillé sur le filament PLA bois, puis basculer vers un filament métal FFF pour la version finale. Cette approche par itérations réduit les risques et optimise le temps passé sur le post traitement et le frittage.
Fusion sur lit de poudre : quand la précision rencontre la complexité
Les technologies de fusion sur lit de poudre restent la référence pour l’impression 3D métal à haute performance. Dans ces procédés, une fine couche de poudre métallique est déposée sur un lit de poudre, puis un laser vient fusionner sélectivement la matière pour former la pièce. Ce processus est répété couche après couche jusqu’à obtenir des pièces métalliques denses, prêtes pour des applications exigeantes.
Le frittage laser sur lit de poudre métal permet de produire des pièces complexes impossibles à usiner, comme des canaux internes de refroidissement ou des structures lattices. Ce type de technologie impression métal exige toutefois une gestion rigoureuse de la poudre, de la ventilation et de la sécurité, ce qui le rend moins adapté à un petit atelier non équipé. Les imprimantes métal industrielles basées sur la fusion sur lit de poudre restent donc surtout pertinentes pour des partenariats avec des sous traitants spécialisés.
Pour un bricoleur avancé, comprendre le procédé de fusion sur lit de poudre aide néanmoins à mieux concevoir ses pièces pour d’autres technologies. Les mêmes règles de conception pour la fabrication additive s’appliquent, qu’il s’agisse de projection de liant, de metal FFF ou de procédés hybrides. En anticipant les supports, les zones de post traitement et les contraintes thermiques, vous augmentez la fiabilité de chaque impression métal, quel que soit le procédé choisi.
Extrusion de pâte et solutions de bureau : le cas Gauss MT90 et Meltio
Une tendance forte de l’impression 3D métal concerne les systèmes de bureau plus sûrs, pensés pour les TPE et les bureaux d’études. La Gauss MT90 illustre cette évolution avec une imprimante métal basée sur l’extrusion de pâte, annoncée autour de 40 dB en fonctionnement selon les données constructeur, soit un niveau sonore comparable à un bureau calme. Ce type de technologie réduit fortement les risques liés à la manipulation de poudre métallique libre.
La méthode d’extrusion de pâte métallique consiste à déposer une pièce à partir d’un mélange visqueux de poudre métal et de liant, avant un frittage en four. Ce processus d’impression métal rappelle le FFF, mais avec une formulation de matériau différente et un post traitement plus poussé. Pour une TPE, l’intérêt réside dans la possibilité de produire des pièces métal fonctionnelles sans investir dans une salle blanche ni dans un système de filtration complexe pour le lit de poudre.
À l’autre extrémité du spectre, des acteurs comme Meltio misent sur la fusion de fil métallique par laser pour des applications industrielles et de défense. Leur technologie combine un faisceau laser et un fil métallique ou une tige, ce qui évite l’usage massif de poudre métallique tout en conservant de bonnes propriétés mécaniques, avec des densités typiquement annoncées supérieures à 97 % dans les fiches produits. Ces technologies montrent que la frontière entre procédés industriels et solutions pour ateliers compacts se réduit, ouvrant la voie à des imprimantes métal plus polyvalentes.
Matériaux avancés et propriétés mécaniques : l’exemple du carbure de tungstène
Les progrès récents en impression 3D métal ne concernent pas seulement les machines, mais aussi les matériaux. L’université d’Hiroshima a par exemple rapporté avoir imprimé du carbure de tungstène cobalt, un matériau réputé difficile à mettre en forme, avec des procédés de type extrusion de pâte puis frittage. Cette avancée illustre le potentiel des nouvelles technologies pour traiter des poudres métalliques à très haute dureté.
Les chercheurs décrivent les principes de l’extrusion de pâte métallique, les défis spécifiques liés au carbure de tungstène et les bénéfices de procédés métal plus sûrs pour les ateliers. Dans leurs résultats, des duretés proches de 1400 HV sont rapportées pour certaines compositions de carbure de tungstène cobalt, ce qui les rend idéales pour des pièces métalliques soumises à l’usure, comme des outils de coupe ou des buses d’extrusion. Pour un maker, ces chiffres montrent que la fabrication additive métallique peut rivaliser avec des pièces usinées dans des alliages très durs.
Dans un atelier, la sélection de la poudre métallique et du procédé de frittage conditionne directement les propriétés mécaniques finales. Une pièce métallique obtenue par projection de liant sur lit de poudre n’aura pas la même microstructure qu’une pièce issue de fusion sur lit de poudre ou de metal FFF. Il devient donc essentiel de documenter chaque processus impression, du choix de la poudre métal au post traitement thermique, pour garantir la répétabilité des pièces.
Concevoir et post traiter ses pièces métal : bonnes pratiques pour ateliers agiles
La réussite d’une impression 3D métal commence bien avant le lancement du fichier sur l’imprimante. La conception doit intégrer les contraintes de chaque technologie, qu’il s’agisse de supports, de retrait au frittage ou de zones de post traitement. Une pièce bien pensée réduit le temps passé à corriger les défauts après fabrication.
Pour les procédés sur lit de poudre, il faut limiter les surplombs et optimiser l’orientation afin de réduire la quantité de supports métalliques à retirer. En metal FFF ou en extrusion de pâte, la priorité sera plutôt de maîtriser l’épaisseur des parois et la répartition des masses pour éviter les déformations pendant le frittage. Dans tous les cas, le processus impression doit être documenté étape par étape, depuis la préparation de la poudre métallique jusqu’au contrôle dimensionnel final.
Le post traitement regroupe plusieurs opérations, allant du sablage à la rectification, en passant par les traitements thermiques. Une pièce métallique brute de fabrication additive présente souvent une rugosité plus élevée qu’une pièce usinée, ce qui impose un post traitement adapté à l’application visée. Pour les TPE, il peut être pertinent de combiner impression 3D métal et usinage léger, en réservant la fabrication additive aux pièces complexes et en utilisant l’usinage pour les surfaces fonctionnelles.
- ＋ Grand volume : espace de construction 400×400×400 mm pour pièces volumineuses
- ＋ Ultra-rapide : vitesse annoncée jusqu'à 700 mm/s pour production rapide
- ＋ Cadre en aluminium : construction robuste et stabilité accrue
- ＋ Nivellement automatique du lit : facilite la mise en route et améliore l'adhérence
- ＋ Affichage de l'état : suivi et contrôle simplifiés pendant l'impression
Stratégies d’équipement pour TPE et makers : du plastique au métal
Passer de l’impression plastique à l’impression 3D métal ne se fait pas en un seul saut. Une stratégie progressive consiste à maîtriser d’abord les filaments techniques sur imprimante FFF, comme le PLA, le PETG ou l’ABS, en s’appuyant sur des ressources spécialisées telles qu’un guide complet sur les filaments pour imprimante 3D. Cette base solide facilite ensuite la transition vers les filaments métal FFF et les pâtes métalliques.
Une fois les procédés de type metal FFF maîtrisés, une TPE peut envisager l’acquisition d’une imprimante métal de bureau, comme un système à extrusion de pâte ou à projection de liant compacte. Ces technologies offrent un compromis intéressant entre coût, sécurité et qualité des pièces métalliques, surtout pour des séries limitées ou des pièces complexes à forte valeur ajoutée. Les imprimantes métal industrielles sur lit de poudre pourront alors être réservées à des partenariats avec des prestataires externes pour les applications les plus critiques.
À chaque étape, il est crucial d’évaluer le rapport entre investissement, temps de post traitement et performances mécaniques obtenues. Une pièce métallique produite en interne peut réduire les délais, mais elle doit être comparée objectivement à une pièce issue d’un sous traitant spécialisé en fabrication additive. En structurant cette montée en puissance, les makers et les petites entreprises transforment l’impression métal en un véritable levier d’innovation, plutôt qu’en simple gadget technologique.
| Procédé | Coût d’équipement indicatif | Niveau de sécurité requis | Densité métal attendue |
|---|---|---|---|
| Metal FFF (filaments chargés) | Imprimante FFF + four de frittage : budget modéré | Ventilation standard, EPI de base | Environ 95–98 % selon matériau |
| Extrusion de pâte métallique | Machine dédiée de bureau + four : investissement intermédiaire | Gestion contrôlée des fumées de déliantage | Environ 95–98 % avec bon frittage |
| Projection de liant sur lit de poudre | Système compact + four : coût élevé | Manipulation de poudre confinée, filtration adaptée | Typiquement 96–99 % après frittage |
| Fusion sur lit de poudre (laser) | Installation industrielle complète : très coûteux | Enceinte fermée, inertage, procédures strictes | Souvent > 99 % pour de nombreuses poudres |
Chiffres clés de l’impression 3D métal
- Le niveau sonore d’environ 40 dB annoncé pour la Gauss MT90 place cette imprimante métal de bureau au niveau d’un bureau calme, ce qui facilite son intégration dans des espaces partagés sans isolation acoustique lourde.
- Une dureté mesurée autour de 1400 HV pour des pièces en carbure de tungstène cobalt imprimées en 3D, telle que rapportée dans les travaux de l’université d’Hiroshima, montre que certains matériaux métalliques issus de la fabrication additive atteignent des performances proches des outils de coupe industriels traditionnels.
- Les procédés de fusion sur lit de poudre permettent d’atteindre des densités supérieures à 99 % pour de nombreuses poudres métalliques, ce qui rend ces pièces adaptées à des applications structurelles exigeantes dans l’aéronautique ou le médical.
- Les systèmes de type metal FFF et extrusion de pâte réduisent fortement les risques liés à la manipulation de poudre métallique libre, ce qui explique leur adoption croissante dans les bureaux d’études et les TPE cherchant une première expérience en impression métal.
- Étape 1 : définir les pièces métalliques à produire (dimensions, efforts, tolérances) et choisir le procédé adapté (metal FFF, extrusion de pâte ou sous traitant lit de poudre).
- Étape 2 : lister l’équipement nécessaire (imprimante, four de frittage, moyens de mesure) et les consommables (poudre métal, filaments, gaz éventuels).
- Étape 3 : mettre en place les EPI de base (gants, lunettes, masque adapté aux poussières fines) et une ventilation suffisante pour le déliantage et le post traitement.
- Étape 4 : estimer le coût global par pièce en additionnant matière, énergie, temps machine, main d’œuvre de post traitement et amortissement de l’équipement.
- Étape 5 : documenter chaque série (paramètres d’impression, profil de frittage, contrôles dimensionnels) afin d’améliorer progressivement la répétabilité.
FAQ sur l’impression 3D métal pour makers et TPE
Qu’est ce que l’extrusion de pâte métallique en impression 3D ?
L’extrusion de pâte métallique consiste à déposer une pâte composée de poudre métal et de liant à travers une buse, couche par couche, pour former une pièce verte. Cette pièce est ensuite déliantée puis frittée dans un four pour obtenir une pièce métallique dense. Le procédé rappelle le FFF plastique, mais avec un post traitement plus exigeant et des paramètres thermiques spécifiques.
En quoi le metal FFF diffère t il d’un filament plastique classique ?
Un filament metal FFF contient une forte proportion de poudre métallique mélangée à un liant polymère, alors qu’un filament plastique classique est constitué presque uniquement de polymère. Après impression, la pièce verte en metal FFF doit subir une étape de déliantage puis de frittage pour éliminer le liant et densifier la structure métallique. Cette chaîne de fabrication additive impose de prendre en compte le retrait dimensionnel et la fragilité de la pièce avant frittage.
Les procédés sur lit de poudre sont ils adaptés à un petit atelier ?
Les procédés de fusion sur lit de poudre nécessitent une gestion stricte de la poudre métallique, de la ventilation et de la sécurité incendie, ce qui les rend rarement adaptés à un petit atelier non équipé. Ils offrent des performances mécaniques élevées et une grande liberté géométrique, mais au prix d’un investissement important en matériel et en compétences. Pour une TPE, il est souvent plus réaliste de passer par un prestataire spécialisé pour ce type de technologie.
Quel niveau de post traitement faut il prévoir sur une pièce métallique imprimée ?
Le niveau de post traitement dépend du procédé utilisé et de l’application visée, mais il faut généralement prévoir au minimum un nettoyage, un éventuel sablage et parfois une reprise d’usinage. Les pièces issues de procédés sur lit de poudre ou de metal FFF présentent souvent une rugosité plus élevée que des pièces usinées, ce qui peut nécessiter un polissage ou une rectification. Pour des applications critiques, des traitements thermiques complémentaires peuvent être indispensables pour stabiliser les propriétés mécaniques.
Comment choisir entre metal FFF, extrusion de pâte et projection de liant ?
Le choix dépend principalement du budget, du niveau de sécurité disponible et des performances mécaniques recherchées. Le metal FFF et l’extrusion de pâte sont plus accessibles pour les makers et les TPE, avec des équipements proches des imprimantes FFF classiques et des contraintes de sécurité réduites. La projection de liant et la fusion sur lit de poudre visent plutôt des environnements industriels, où la priorité est la densité maximale et la répétabilité sur des séries plus importantes.
