Pourquoi la courroie GT2 est le vrai goulot d’étranglement de vos impressions
Sur une imprimante FDM moderne, la courroie GT2 est le maillon discret qui transforme les pas moteurs en déplacements linéaires précis sur les axes. Quand ces courroies commencent à fatiguer, la qualité d’impression chute bien avant la casse franche, et la plupart des makers accusent à tort le slicer, le profil de vitesse ou les paramètres d’accélération. Sur des machines comme la Prusa MK4, la Bambu Lab P1P ou une Anycubic Kobra, la moindre dérive de tension sur une courroie de déplacement se traduit par du ghosting, des décalages de couches et des vibrations parasites.
Les fabricants évoquent souvent une durée de vie théorique autour de 1 000 heures pour une courroie GT2, mais cette estimation dépend surtout de la tension appliquée, de la qualité des poulies et du type de courroie choisi (âme acier, fibre de verre, kevlar). Dans la pratique atelier, une courroie de transmission d’imprimante 3D en usure prématurée se repère rarement à l’œil nu au début, car la longueur utile reste correcte alors que le caoutchouc interne se microfissure et que les fibres s’étirent. Sur un parc de plusieurs machines, notamment des CNC légères ou des bed slingers rapides, ces courroies crantées deviennent alors le premier poste de maintenance caché.
Pour un atelier ou une TPE, ignorer cet aspect revient à laisser filer du temps machine et du filament PLA ou PETG sur des impressions ratées. Une simple description de vos courroies dans la procédure interne, avec une liste des références par largeur, longueur et type (courroies de distribution, courroies crantées renforcées, modèles standards), suffit à structurer un vrai plan d’entretien. Les utilisateurs d’imprimantes 3D qui suivent ce genre de protocole réduisent nettement les arrêts non planifiés et sécurisent un stock produits minimal de pièces critiques, avec des taux de disponibilité supérieurs à 95 % sur l’année selon les retours d’ateliers intensifs et de fablabs bien instrumentés.
Reconnaître l’usure : signature visuelle, bruit et fausse piste du slicer
Les premiers signes d’une courroie GT2 d’imprimante 3D en fin de vie se lisent directement sur les parois de vos pièces, bien avant la rupture nette. On observe un ghosting régulier autour des angles, un léger ringing sur les textes en relief, puis des décalages de couches qui ressemblent à un problème de pas moteur perdu ou de glissement de poulie. Sur une Prusa MK4S passée à plus de 1 200 heures, comme on le voit dans ce retour d’expérience longue durée en atelier, ces artefacts arrivent souvent avant tout souci d’extrudeur ou de buse.

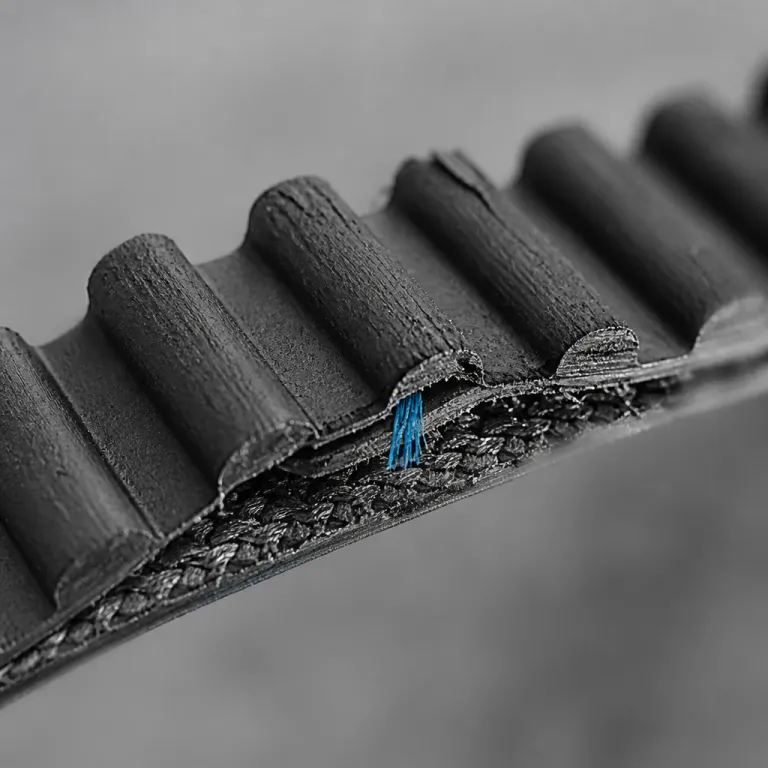

Visuellement, une courroie de mouvement fatiguée présente parfois des dents légèrement polies, une résistance à l’usure en baisse et une largeur irrégulière, mais ce n’est pas systématique. Les courroies de distribution de marques populaires peuvent continuer à paraître saines alors que la tension utile chute, surtout si la longueur a été mal choisie et que l’installation a nécessité un serrage extrême. Les réponses issues du terrain confirment ce décalage entre apparence et réalité : « Quels sont les signes d'usure des courroies GT2 ? Ondulations sur les impressions, bruits inhabituels, perte de tension mesurable. »
Sur le plan sonore, une courroie de largeur inadaptée, mal alignée ou trop tendue génère des vibrations aiguës, parfois confondues avec un roulement à billes fatigué. À l’inverse, une tension trop faible provoque des claquements lors des inversions rapides de mouvements d’axes, surtout sur les cinématiques CoreXY très véloces. Avant d’accuser vos profils de vitesse, de jerk ou d’accélération, inspectez la liste de vos pièces d’usure : courroies de distribution, poulies, roulements à billes et visserie de fixation doivent être contrôlés ensemble, idéalement tous les 200 à 300 heures d’impression continue selon l’intensité d’usage.
Mesurer la tension : du pincement au fréquencemètre sur smartphone
Pour objectiver l’état d’une courroie GT2 d’imprimante 3D en usure, il faut sortir du simple « au feeling » et passer à des méthodes reproductibles. Le test du pincement reste la base : on pince la courroie au milieu de sa longueur entre deux poulies, et on mesure le déplacement vertical sous une force donnée, en comparant entre machines. En pratique, beaucoup d’ateliers utilisent un appui du doigt équivalent à 500–700 g, avec une règle posée juste sous la courroie pour lire le débattement. Sur des imprimantes comme les Bambu Lab ou les Elegoo Neptune, ce contrôle rapide permet déjà de repérer une courroie trop détendue ou au contraire sur-tendue. Un schéma simple suffit : deux poulies, la courroie tendue, un doigt qui la pousse au centre et une règle graduée perpendiculaire pour lire la flèche.
La version plus précise consiste à utiliser une application de fréquencemètre sur smartphone, en faisant vibrer la courroie comme une corde de guitare et en lisant la fréquence mesurée. Chaque type de courroie, chaque largeur et chaque longueur correspond alors à une plage de fréquence cible, que vous pouvez noter dans votre description interne de maintenance. Cette approche est particulièrement utile sur des machines CNC légères ou sur des systèmes CoreXY très rapides, où la tension doit rester stable pour limiter les vibrations et préserver la résistance à l’usure. D’après des mesures répétées en atelier, une courroie GT2 de 6 mm tendue sur 200 mm se situe souvent entre 70 et 110 Hz, alors qu’une section de 300 mm se règle plutôt entre 50 et 80 Hz, valeurs à ajuster selon la rigidité du châssis et les recommandations constructeur.
Pour aller au bout de la démarche, intégrez ces mesures dans un vrai plan de maintenance préventive basé sur les heures d’impression, et non sur le calendrier. Un atelier qui tourne 30 heures par semaine n’a pas les mêmes besoins de remplacement qu’un hobbyiste du week-end, même avec les mêmes courroies de transmission et les mêmes poulies. Pour structurer ce suivi et gérer votre stock de pièces d’usure, un guide dédié aux stratégies d’achat de pièces détachées et lubrifiants reste une base solide, surtout si vous y ajoutez un tableau interne avec fréquence cible, longueur de courroie, date de dernier contrôle et observations (bruit, ghosting, tension).
Étirement permanent, fatigue du caoutchouc et impact des hautes vitesses
L’usure d’une courroie GT2 d’imprimante 3D ne se résume pas à « elle est bonne » ou « elle est morte », car deux phénomènes coexistent. L’étirement permanent modifie la longueur de la courroie de façon irréversible, ce qui impose un remplacement pur et simple, même si la surface semble propre. La fatigue mécanique du caoutchouc, elle, peut parfois être partiellement réversible après un repos ou un léger réajustement de tension, surtout sur des courroies crantées de bonne qualité avec âme en fibre de verre.
Les impressions haute vitesse au-delà de 300 mm/s sur des CoreXY comme la Bambu Lab X1 ou certaines machines CNC hybrides accélèrent fortement cette fatigue. Les mouvements d’axes deviennent plus violents, les poulies sollicitent davantage les fibres internes, et la résistance à l’usure chute plus vite que sur un bed slinger classique. Sur ces machines, il est pertinent de réduire légèrement l’accélération maximale ou de choisir un type de courroie renforcé, quitte à accepter un prix un peu plus élevé pour sécuriser la durée de vie globale. Des essais internes menés sur des parcs d’une dizaine de machines montrent par exemple une baisse de 20 à 30 % de la durée de vie moyenne quand on double l’accélération sans adapter la courroie ni la tension.
Dans un atelier qui enchaîne les impressions en PLA, PETG ou nylon CF, la gestion du stock produits de courroies de distribution et de courroies d’entraînement devient stratégique. Mieux vaut garder en stock au moins une courroie de largeur adaptée à chaque axe d’imprimante critique, plutôt que d’immobiliser une machine plusieurs jours en attendant la bonne référence. Les fabricants de courroies GT2 travaillent d’ailleurs sur des modèles avec indicateurs d’usure intégrés et sur des systèmes de tension automatique, ce qui va encore renforcer le rôle de ces composants dans la fiabilité globale des machines.
Protocole de maintenance : pièces d’usure, stock minimal et choix des marques
Pour un maker avancé ou une TPE, la courroie GT2 d’imprimante 3D doit être gérée comme un consommable planifié, au même titre que les buses laiton ou acier trempé. La base consiste à établir une liste claire des pièces critiques par machine : courroies de distribution, poulies, roulements à billes, tubes PTFE et buses, avec leur largeur, longueur et type de courroie associé. Ce simple inventaire évite les erreurs de commande et permet de comparer le prix réel des différentes marques populaires sur des critères objectifs (durée de vie observée, stabilité de tension, bruit).
Sur le plan pratique, prévoyez un remplacement préventif des courroies d’imprimantes autour de 800 à 1 000 heures d’impression pour un usage intensif, en ajustant selon vos retours réels et vos relevés de fréquence. Les données de terrain issues de petits parcs machines indiquent qu’environ 80 à 90 % des imprimantes FDM du marché utilisent des courroies GT2 ou très proches, ce qui simplifie le stock mais impose de bien distinguer les variantes par largeur et par âme (fibre de verre, acier, kevlar). Pour approfondir la logique globale de maintenance, y compris sur les buses et les filaments abrasifs, un retour d’expérience détaillé sur la durée de vie des buses en laiton avec composites carbone illustre parfaitement l’impact des pièces d’usure sous contraintes.
Enfin, ne négligez pas l’installation de la courroie lors du montage ou du remplacement, car une mauvaise mise en place peut ruiner la meilleure référence en quelques dizaines d’heures. Respectez l’alignement des poulies, contrôlez la tension après quelques impressions, et notez systématiquement la date et le compteur d’heures au changement. La fiabilité en impression 3D ne vient pas de la promesse du constructeur, mais de la pièce qui sort propre à la millième heure. Un tableau récapitulatif interne, listant pour chaque machine la longueur de courroie, la fréquence cible, l’intervalle de remplacement et les incidents constatés, transforme ce suivi en routine de quelques minutes par mois.
FAQ sur l’usure des courroies GT2 d’imprimante 3D
Quels sont les signes d’usure d’une courroie GT2 sur une imprimante 3D ?
Les premiers signes sont des ondulations légères sur les parois, un ghosting marqué autour des angles et parfois des bruits inhabituels lors des déplacements rapides. Quand l’usure progresse, on voit apparaître des décalages de couches réguliers, souvent confondus avec un problème de moteur ou de slicer. À ce stade, la perte de tension est généralement mesurable au pincement ou au fréquencemètre, et le remplacement devient préférable pour retrouver une géométrie fiable.
Comment prolonger la durée de vie des courroies GT2 ?
Pour allonger la durée de vie, maintenez une tension correcte sans excès, évitez les accélérations extrêmes inutiles et vérifiez régulièrement l’alignement des poulies et galets. Un nettoyage léger pour retirer la poussière et les résidus de filament limite aussi l’abrasion des dents. Enfin, adaptez le type de courroie à votre usage, en privilégiant des modèles renforcés pour les machines rapides, les environnements chauds ou les cinématiques CoreXY très sollicitées.
Quand faut-il remplacer une courroie GT2 sur une imprimante 3D ?
Le remplacement s’impose dès que la courroie affecte visiblement la qualité d’impression ou que la tension ne tient plus malgré les réglages. En pratique, beaucoup d’ateliers planifient un changement préventif autour de 800 à 1 000 heures d’impression continue, valeur issue de retours d’expérience plutôt que d’une norme officielle. Une courroie présentant des dents abîmées, des fissures, un étirement permanent ou une fréquence de vibration qui chute rapidement doit être changée immédiatement.
Comment distinguer un problème de courroie d’un problème de vibrations mécaniques ?
Les artefacts liés aux courroies se traduisent par un motif régulier et répétitif, calé sur le pas de la courroie et la fréquence des mouvements d’axes. Les vibrations mécaniques d’une structure mal rigidifiée produisent souvent des motifs plus chaotiques, sensibles au changement de hauteur de couche ou au remplissage. Un test simple consiste à réduire fortement la vitesse et l’accélération : si le défaut diminue nettement ou disparaît, la courroie ou sa tension est souvent en cause plutôt que le châssis.
Faut-il garder des courroies GT2 en stock dans un atelier ou une TPE ?
Oui, conserver un petit stock de courroies GT2 adaptées à vos imprimantes et machines CNC évite des arrêts prolongés en cas de rupture ou d’usure avancée. L’idéal est d’avoir au moins un jeu complet par machine, avec la bonne largeur et la bonne longueur, notées clairement dans une liste interne ou sur la machine elle-même. Ce stock produits ciblé coûte peu et sécurise votre capacité de production en continu, surtout si vous travaillez en flux tendu ou en prestation pour des clients externes.
